Спинальные иглы pencil-point в анестезии и медицинских процедурах

Конструктивные особенности спинальных игл pencil-point

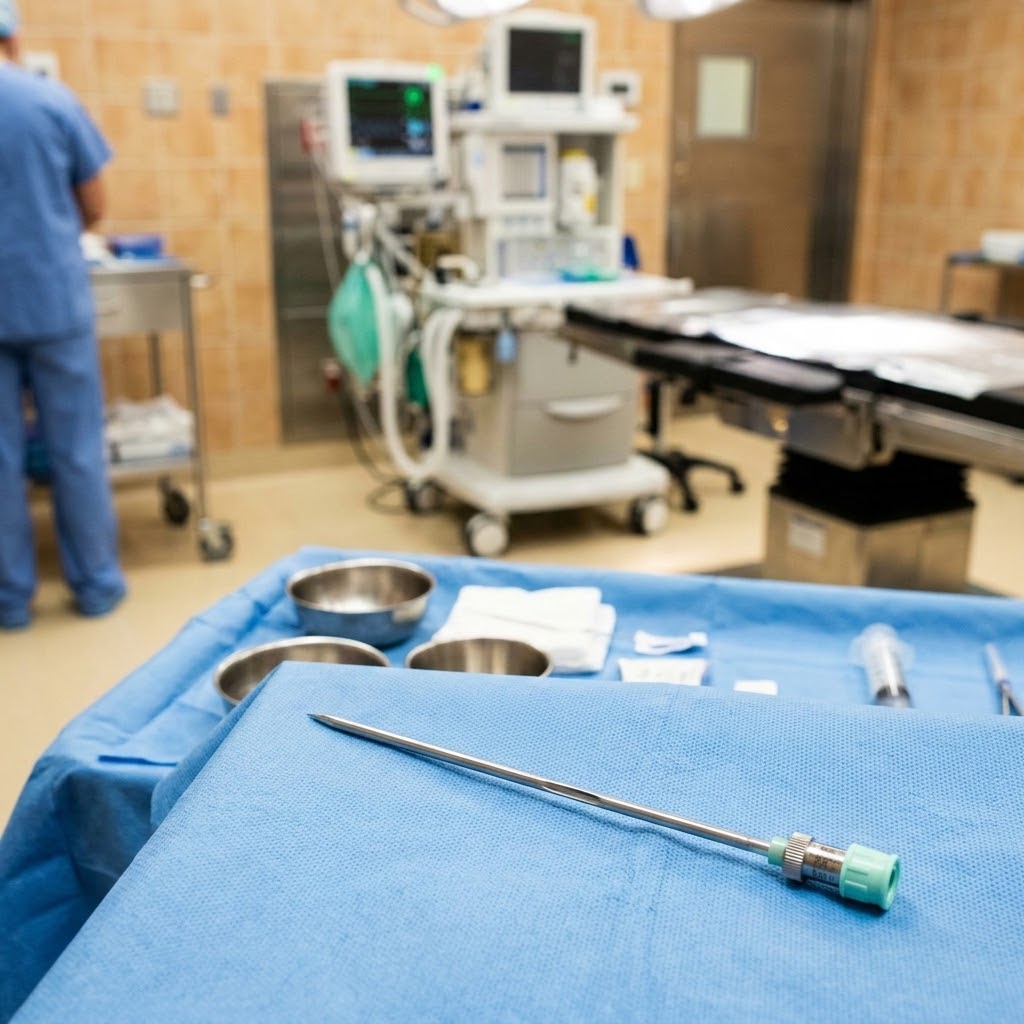

Спинальные иглы типа pencil-point (также известные как атравматичные иглы) отличаются от традиционных режущих игл прежде всего формой рабочего кончика. Этот дизайн был разработан для снижения повреждения твёрдой мозговой оболочки при пункции и уменьшения частоты постпункционных осложнений, в первую очередь головной боли. Понимание устройства таких игл помогает анестезиологам и врачам других специальностей осознанно выбирать инструмент для конкретной клинической ситуации. Одним из популярных вариантов является игла спинальная с интродьюсером, объединяющая атравматичную иглу с интродьюсером.

Форма атравматичного кончика и расположение бокового отверстия

Основной элемент pencil-point иглы — закруглённый, карандашеобразный наконечник (от англ. pencil — карандаш, point — остриё). В отличие от острого среза, такой кончик не срезает волокна твёрдой мозговой оболочки, а раздвигает их, проходя через ткань. После извлечения иглы раздвинутые волокна частично возвращаются в исходное положение, что способствует более быстрой герметизации дефекта.

Боковое отверстие расположено на расстоянии 1–2 мм от самого кончика, на боковой поверхности иглы. Через это отверстие вводится местный анестетик или извлекается ликвор. Размер и форма отверстия варьируют в зависимости от производителя и калибра (Gauge, G). Например, у игл калибра 25G диаметр бокового отверстия обычно составляет около 0,3–0,4 мм, что позволяет свободно проходить стандартным растворам анестетиков. Расположение отверстия сбоку, а не на самом конце, снижает риск попадания частиц ткани или эпидермальных элементов в субарахноидальное пространство.

Материалом для изготовления служит медицинская нержавеющая сталь с тонкостенной конструкцией, что позволяет сохранять жёсткость при малом наружном диаметре. Внутренний диаметр (просвет) определяет гидравлическое сопротивление при введении жидкости.

Сравнение с иглами режущего типа Quincke

Игла Quincke имеет скошенный режущий кончик с острой кромкой. При проколе твёрдой мозговой оболочки такой кончик разрезает её волокна, формируя щелевидное отверстие. Края разреза плохо смыкаются, особенно если разрез ориентирован вдоль волокон дуры — это приводит к длительной утечке спинномозговой жидкости. В отличие от этого, pencil-point игла формирует округлое отверстие с раздвинутыми, а не разрезанными волокнами, что улучшает самогерметизацию.

Клинические исследования показывают, что при использовании игл одинакового калибра (например, 25G) частота постпункционной головной боли (PDPH) после применения pencil-point в 2–3 раза ниже, чем после игл Quincke.

Влияние дизайна pencil-point на риск постпункционных осложнений

Механизм снижения утечки ликвора через твердую мозговую оболочку

Твёрдая мозговая оболочка (dura mater) состоит из плотных соединительнотканных волокон, преимущественно коллагеновых, расположенных продольно и циркулярно. Эластичность этой оболочки позволяет ей частично сжиматься после прокола. При использовании pencil-point иглы волокна раздвигаются, и после удаления иглы эластические силы возвращают их почти в исходное положение. Остаточный дефект имеет минимальные размеры — до 0,2 мм при калибре 27G. В результате субарахноидальное давление (нормально 5–15 см вод. ст. в положении лёжа) быстрее уравновешивается, и потеря ликвора через канал пункции сокращается.

Согласно данным некоторых проспективных исследований, использование атравматичных игл снижает объём утечки ликвора на 40–60% по сравнению с иглами режущего типа того же калибра.

Кроме того, боковое расположение отверстия обеспечивает введение анестетика в направлении, параллельном ходу волокон дуры, что также уменьшает травматизацию.

Связь между конфигурацией иглы и частотой постпункционной головной боли

Постпункционная головная боль (PDPH) возникает из-за снижения внутричерепного давления вследствие утечки спинномозговой жидкости. Чем больше диаметр дефекта твёрдой мозговой оболочки, тем выше риск развития головной боли. Исследования показывают, что для игл pencil-point калибра 25G частота PDPH составляет 0,5–2%, тогда как для игл Quincke того же калибра — 3–8%. При использовании более тонких игл (27G) различия становятся менее заметными, но всё равно сохраняются в пользу атравматичного дизайна.

Факторами, дополнительно снижающими риск, являются:

• уменьшение диаметра иглы (чем тоньше игла, тем меньше дефект);
• правильная ориентация скоса (для Quincke) или расположение кончика (для pencil-point);
• техника введения — медленное прохождение иглы без рывков.

Даже при идеальной технике атравматичная игла не гарантирует полного отсутствия PDPH — риск сохраняется, особенно при использовании игл калибром 22G и толще.

Клинические аспекты применения pencil-point игл

Показания к использованию при спинальной анестезии

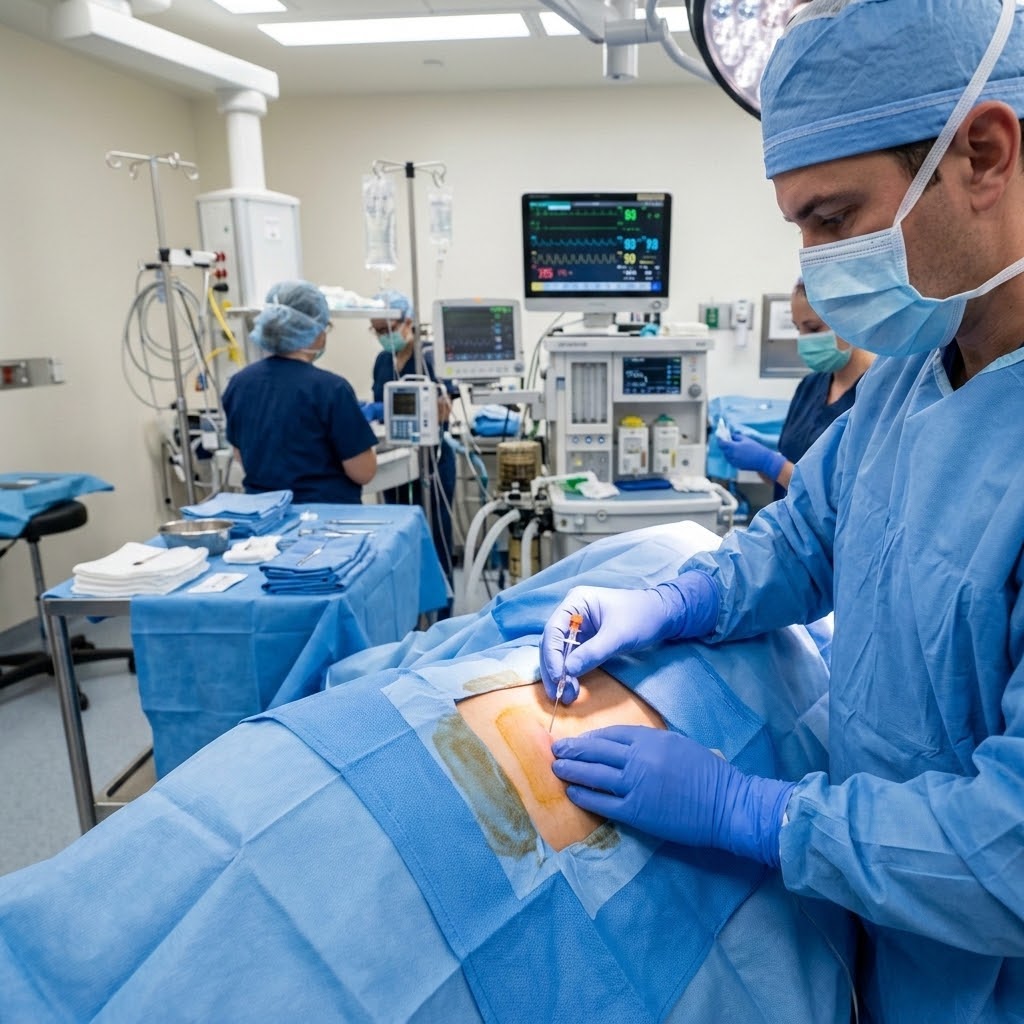

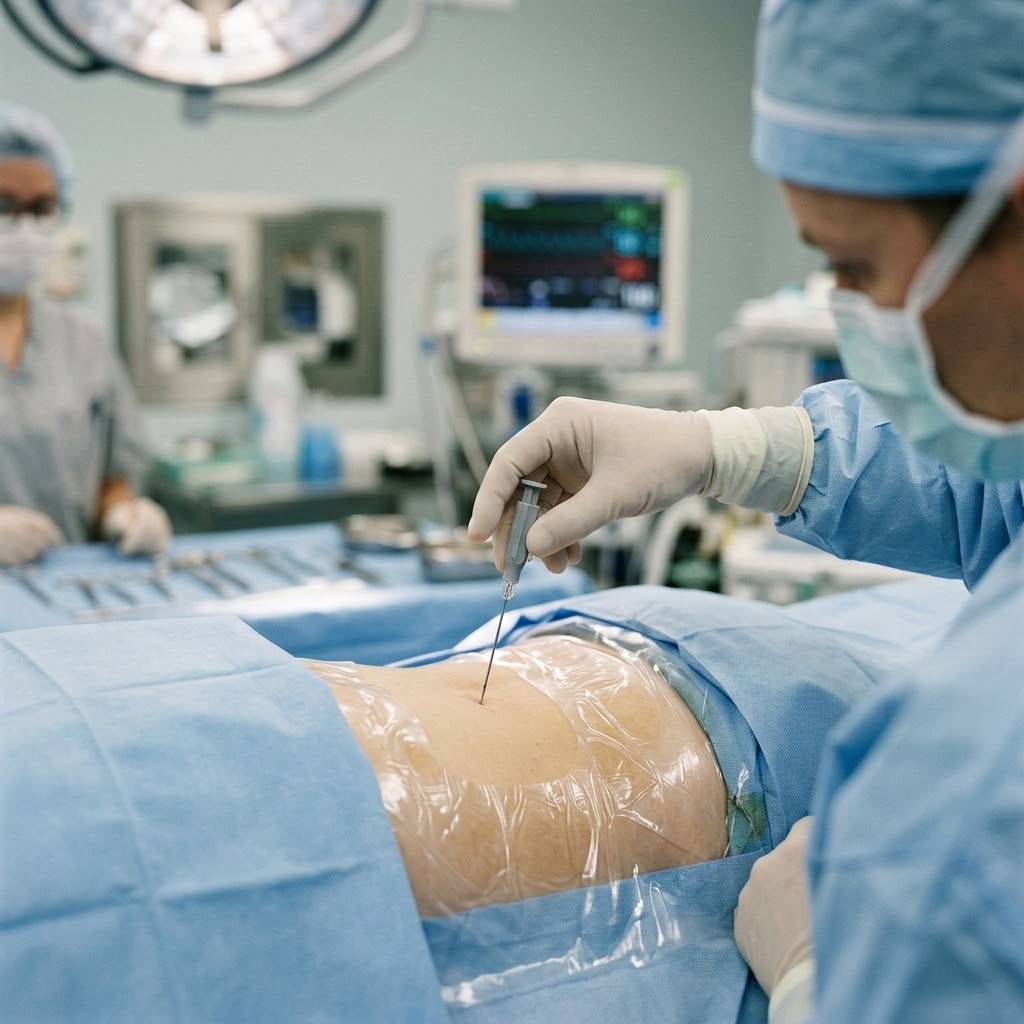

Спинальная анестезия — метод регионарной анестезии, при котором местный анестетик вводится в субарахноидальное пространство на уровне поясничного отдела позвоночника. Иглы pencil-point применяются в следующих ситуациях:

1. Плановые и экстренные операции на нижних конечностях, тазе, промежности и нижних отделах живота — особенно у пациентов с высоким риском развития PDPH (молодые пациенты, женщины, лица с низким индексом массы тела).
2. Спинальная анестезия у пациентов с неврологическими заболеваниями — минимальная травма дуры снижает риск отсроченных неврологических осложнений.
3. Амбулаторная хирургия — быстрое восстановление и меньшая частота головной боли позволяют выписать пациента в день операции.
4. Пациенты, перенёсшие ранее постпункционную головную боль — использование атравматичной иглы уменьшает риск рецидива.

Противопоказания для спинальной анестезии (коагулопатии, инфекция в месте пункции, повышенное внутричерепное давление) не зависят от типа иглы и сохраняются в полном объёме.

Критерии выбора калибра и длины иглы для конкретной процедуры

Калибр иглы pencil-point варьирует от 22G (толстая) до 29G (очень тонкая). Наиболее распространены 25G и 27G. Выбор определяется:

• Толщиной подкожно-жировой клетчатки и расстоянием до субарахноидального пространства. Для пациентов с ожирением требуются более длинные иглы (90–120 мм), а для худощавых — стандартные 80–90 мм. Иглы 22G жёстче и легче контролируются при глубоких пункциях, но оставляют более крупный дефект дуры.
• Планируемым объёмом и скоростью введения анестетика. Через тонкие иглы (27G–29G) раствор проходит медленнее, что затрудняет быстрое введение. Для плотных (гипербарических) растворов может потребоваться игла не тоньше 25G.
• Вероятностью технических трудностей. При использовании игл 27G выше риск изгиба или засорения, поэтому некоторые анестезиологи выбирают 25G как компромисс между безопасностью и управляемостью.

Длина иглы подбирается по соматотипу: для взрослых обычно 88–100 мм, для детей и подростков — 50–70 мм.

Разновидности игл pencil-point и особенности их введения

Отличия в форме кончика у игл Whitacre и Sprotte

Два наиболее известных дизайна pencil-point — игла Whitacre и игла Sprotte. Обе относятся к атравматичным, но имеют различия:

• Whitacre — кончик имеет коническую форму с боковым отверстием, расположенным в 1,5–2 мм от острия. Остриё закруглённое, без острой режущей кромки. Угол скоса кончика минимален, что обеспечивает лёгкое раздвижение волокон.
• Sprotte — кончик более затупленный, с расширенным боковым отверстием (овальной формы) и чуть большим расстоянием от острия до отверстия (2–2,5 мм). Дизайн Sprotte изначально разрабатывался для облегчения тока ликвора при диагностических пункциях, но затем стал применяться и для анестезии.

Клинические сравнительные исследования не выявили значимых различий между Whitacre и Sprotte по частоте PDPH, однако некоторые врачи отмечают, что игла Sprotte даёт более чёткое ощущение прохождения слоёв и позволяет легче определять момент прокола дуры.

Влияние угла пункции на повреждение дуральной оболочки

Угол, под которым игла входит в твёрдую мозговую оболочку, влияет на форму дефекта. При пункции под углом, близким к прямому (90°), волокна раздвигаются симметрично, дефект имеет наименьший размер. Если же угол острый (менее 60°), кончик иглы проходит под углом к слоям, раздвигая волокна на большем протяжении, что может увеличить длину дефекта и ухудшить герметизацию.

Для pencil-point игл рекомендуется стремиться к перпендикулярному прохождению дуры. Однако в стандартной поясничной пункции иглу обычно вводят под небольшим краниальным наклоном, что практически неизбежно. Исследования показывают, что при угле входа 15° к перпендикуляру различия в размере дефекта минимальны, но при увеличении наклона до 30° и более риск утечки ликвора возрастает.

Возможности и ограничения использования pencil-point игл

Применение для диагностической люмбальной пункции

Диагностическая люмбальная пункция (ЛП) обычно проводится для получения спинномозговой жидкости (ликвора) на анализ. Традиционно для этой цели используются иглы с мандреном, часто режущего типа. Однако атравматичные иглы pencil-point также могут применяться для ЛП. Их преимущество — снижение риска PDPH, особенно если требуется повторная пункция или у пациента есть предрасположенность к головным болям.

Ограничения: через иглы малого калибра (27G и тоньше) затруднён забор ликвора в достаточном объёме (обычно 2–5 мл) из-за высокого гидравлического сопротивления. Кроме того, боковое отверстие pencil-point может частично прилегать к дуре или корешкам спинномозговых нервов, что блокирует ток жидкости. Поэтому для ЛП чаще выбирают иглы калибра 22G–25G, а при использовании 27G потребуется больше времени на сбор образца.

Некоторые рекомендации (например, Американская академия неврологии) включают атравматичные иглы как альтернативу режущим при выполнении люмбальной пункции для снижения частоты головной боли.

Потенциальные осложнения и меры их профилактики

Несмотря на преимущества, pencil-point иглы не лишены осложнений. К ним относятся:

• Повреждение нервных корешков или спинного мозга — риск не выше, чем у игл Quincke, но может возникнуть при грубой технике или отклонении от срединной линии.
• Инфицирование (менингит, эпидуральный абсцесс) — связано с нарушением асептики, а не с типом иглы.
• Разрыв кончика иглы — крайне редкое осложнение при использовании тонких игл (29G) в случае резкого движения пациента или избыточного усилия.
• Неудачная пункция — из-за того, что pencil-point игла требует более точного позиционирования, иногда врач может не получить ликвор, особенно при искривлённом позвоночнике или обызвествлении связок.

Меры профилактики включают:

1. Использование мандрена — вводить и извлекать иглу только с мандреном для предотвращения закупорки просвета тканевыми элементами.
2. Осторожное продвижение иглы с постоянным контролем глубины и направления по анатомическим ориентирам.
3. Применение иглы подходящего калибра и длины, а также проверка целостности инструмента перед процедурой.

Спинальные иглы pencil-point — хорошо изученный инструмент с подтверждённым профилем безопасности. Их конструкция уменьшает размер дефекта твёрдой мозговой оболочки и снижает частоту постпункционной головной боли, что делает их предпочтительным выбором для спинальной анестезии и, в ряде случаев, для диагностической люмбальной пункции. Однако окончательное решение о типе иглы должно приниматься с учётом конкретной клинической ситуации и предпочтений врача.
